日立EX-3系列电喷挖掘机显示器服务自诊断模式

进入自诊断模式（服务菜单）的方法

1.显示服务菜单

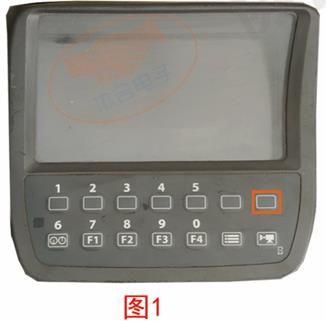

先按下显示器右上角的按键（橙色框圈住的）如图1所示，然后把钥匙开关 转到ON位置，此时，服务菜单添加到主菜单中。

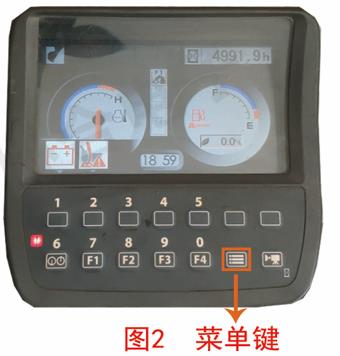

2.当主屏显示后，按下菜单键，如图2所示。

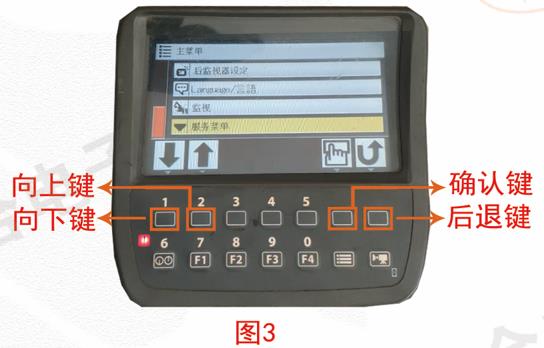

3.显示主菜单，如图3所示。 通过上下键1和2从主菜单内选择服务菜单，按下确认键。

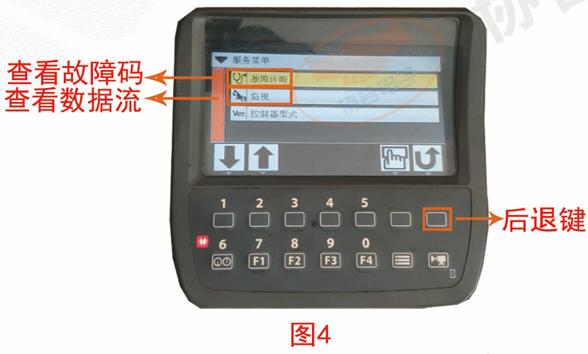

4.然后服务菜单屏出现，如图4所示。

注意：按下后退键时，返回至上一屏幕，如图4所示。

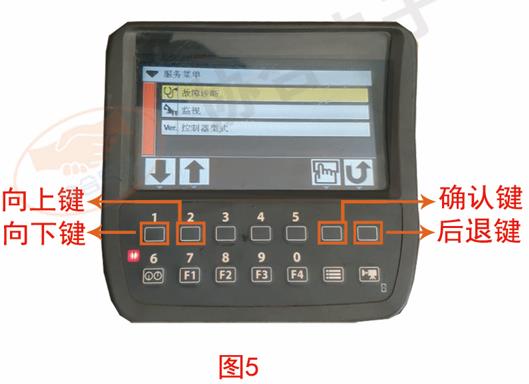

5.选择故障诊断，按下确认键，如图5所示。


5.各控制器的故障结果显示在屏幕上，如图6所示。 “异常”表示有故障，数字为故障码数量。“正常”表示无故障。 通过上下键1和2选择一个控制器，按下确认键。

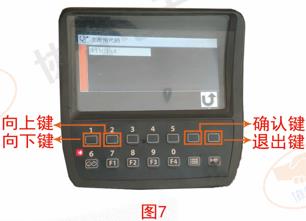

6.故障代码屏出现，如图7所示。如需查看故障代码含义 请参照故障代码表。

注意：一共可显示20个故障代码，但是，一个屏幕只能显示10 个故障代码。如果屏幕已显示了10个故障代码，按下键1可查看 下一页的其他故障代码。要回到上一页时，按上键2。 按下后退键，返回至上一个屏幕。

7.退出服务菜单按键6，返回到主屏幕，如图8所示。
