卡特彼勒D/GC系列挖掘机显示器服务自诊断模式

进入自诊断模式（服务菜单）的方法

按键功能说明
(1)向上键      (5)向左键
(2)向右键      (6)向下键
(3)归位键      (7)返回键
(4)菜单键      (8)确定键

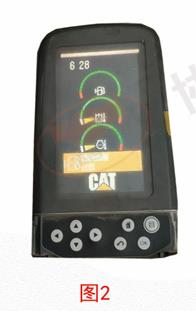

首先打开钥匙，等屏幕点亮以后，如图2。



按下菜单键(4)，进入主菜单，如图3。





按向右键(2)选择“维修”，如图4。
按确定键(8)，进入维修模式，如图5所示
需要输入密码(“FFF2”)。






按左方向键(5)选中“℉”，然后按确定键(8)
依次输入3次，如图6所示。然后按右方向键(2)
选择“2”，点击确定键(8)跳转到维修模式。如图7所示。






按向下键(6)选择“DIAGNOSTIC”,如图8所示。
按确认键(8)进入，如图9所示。
“ACTIVE ERROR”表示当前激活的故障代码
“ACTIVE EVENT'”表示当前激活的事件代码
“LOGGED ERROR”表示历史故障代码
“LOGGED EVENT”表示历史事件代码
按下键(6)选择“ACTIVE ERROR”,点击确认键(8)，
显示当前激活的故障代码，如图10所示。
按向下键(6)滚动查看故障代码，如图11所示。
(1)第一位为MID代表不同的CM控制模块，36代表发动机系统，39代表液压系统。
(2)第二位为C1D故障代码，详情参照故障码表。
(3)第三位为FMI故障状态，详情参照C系列FMI状态标识表。
例如：故障代码“36：100-3”，36表示发动机系统；100表示故障代码；3表示故障状态。
退出维修模式有两种方法：
第一种是将钥匙开关转到0FF（断开)位置10秒后终止。
第二种是如果您不想关闭机器，按返回键(7)返回主菜单即可。
