进入自诊断模式（服务菜单）的方法

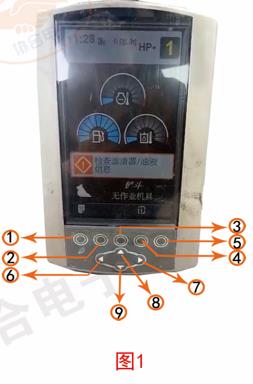

根据下图操作显示器
(6)向左键
(7)向右键
(8)向上键
(9)向下键

注：按钮(1)(2)(3)(4)(5)的功能由上方显示在屏幕上的对应符号定义。

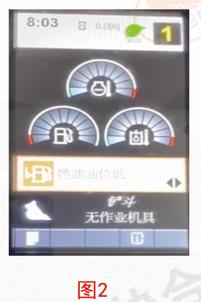

打开钥匙，显示器屏幕点亮，如图2所示。




按键(1)，进入主菜单界面，如图3所示




接着按向下键(9)，选择最后一个图标“维修服务”，如图4所示。

然后按0K键(5)，如图5所示，需要输入密码。




按方向键移动数字光标，如图6所示。





按0K键(5)选择，输入密码“9992” 如图7所示。




确认四位密码无误，按键(3)“Enter'”, 进入服务模式，如图8所示。

按向下键(9)选择故障诊断“Diagnostics”
如图9所示。
按0K键(5)进入诊断选项，如图10所示。
“Actice Diagnostics Codes',激活的故障代码
“Logged Diagnostics Codes”历史故障代码
“Actice Event Codes'”激活的事件代码
“Logged Event Codes”历史事件代码
选中“Actice Diagnostics Codes”当前激活的故障代码，
按0K键(5)查看故障代码，故障代码以CID-FM1的格式出现，

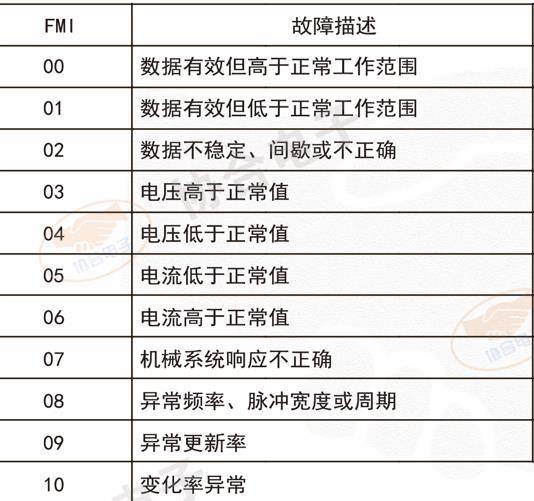

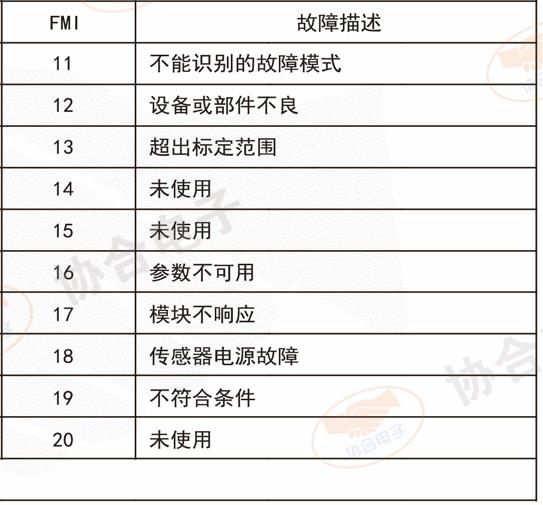

例如：故障代码“3574-3”3574为C1D故障码，3为FM1故障状态， 如图11所示。
按向上键(8)或向下键(9)移动光标选中故障代码, 按0K键(5)查看故障码含义，如图12所示。




故障代码的详细信息将显示以下项目：
“Modle ID”-不同系统ECM的控制模块ID。(299代表液压系统，263代表发动机系统)。
“Component ID”-故障代码部件ID。
“Failure Mode ID”-FMI故障状态ID。
“First'”(第一次)-错误第一次发生的时间。
“Last”(最后一次)-错误最后一次发生的时间。
“Occurrence”-错误发生的次数。
“WCl”-发生警告级别。


退出按返回键（4)，返回到上一级菜单，如图10所示，
选中“Logged Diagnostics Codes”历史故障代码，如图13所示。
按0K键(5)跳转到历史故障代码页面，如图14所示。


按向上键(8)或向下键(9)移动光标选中故障代码，按键（2) 删除故障代码，左右选择键选择“YES”或“N0”,然后选择0K键 (5)清除或不清除，如图15所示。


退出维修模式有两种方法：
第一种是将钥匙开关转到0FF(断开)位置10秒后终止。
第二种是如果您不想关闭机器，按返回键返回主菜单即可。
